尼龍PA66,PA6的填充改性與應用：
     聚酰胺填充改性
     PA填充改性是以聚酰胺樹脂作為基料，通過添加纖維、天然或合成的填料來進行改性，通?？煞譃槔w維增強、天然礦物增強和合成填料填充3個方面：
     （1）纖維增強是使用玻璃纖維、碳纖維及石棉纖維等。
     （2）天然礦物增強是使用硫酸鈣、碳酸鈣、高嶺土、滑石、沸石等。
     （3）合成填料填充是使用二硫化鉬、石墨、硅樹脂粉、聚四氟乙烯等。
     同時使用纖維和填料增強尼龍，往往可獲得更優(yōu)異的具有綜合性能的均衡產(chǎn)品。
     尼龍樹脂因填料而引起的補強效果，取決于填料的粒徑、形狀、長徑比和表面處理劑，常見的填料種類如無機天然礦物、工業(yè)廢渣、植物纖維等，不僅可降低成本，提高復合材料的物理機械性能，但同時也降低了復合材料的沖擊性、拉伸強度、表面光澤度和加工流動性等。     填充劑性質(zhì)對樹脂性能的影響：
     （1）顆粒的形狀
     纖維狀、柱狀、薄片等縱橫面較大的填充劑使得加工性能變差，但有利于提高PA的力學性能；無定形球狀、粉狀雖可提高加工性能，但會降低其力學性能。
     （2）顆粒大小
     填料粒徑的最佳范圍為0.1~10 mm。粒徑小，有利于產(chǎn)品的力學性能、尺寸穩(wěn)定性、表面光澤和手感，但粒徑過小時，將難以分散。
     在實際生產(chǎn)中，填料的粒徑應根據(jù)塑料的種類和加工設備的分散能力等進行選擇。
     （3）顆粒表面積

     填料的許多功能與其表面積有關(guān)。通常，填料的表面積增大，有利于表面活性劑、分散劑、表面改性劑和極性聚合物的吸附或填料表面的化學反應的發(fā)生。
     （4）填料對設備的磨損
     填料會加速設備磨損，同時也使熔體粘度提高，因此，在配方中應適當增加潤滑劑和穩(wěn)定劑的劑量。     PA66的填充改性及應用：

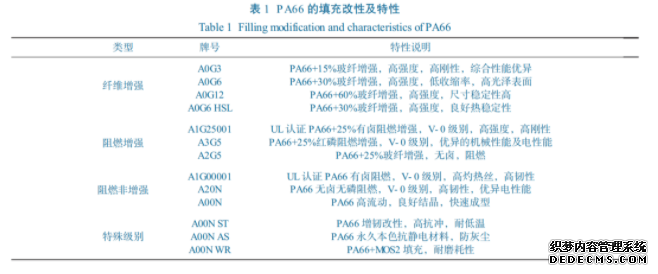

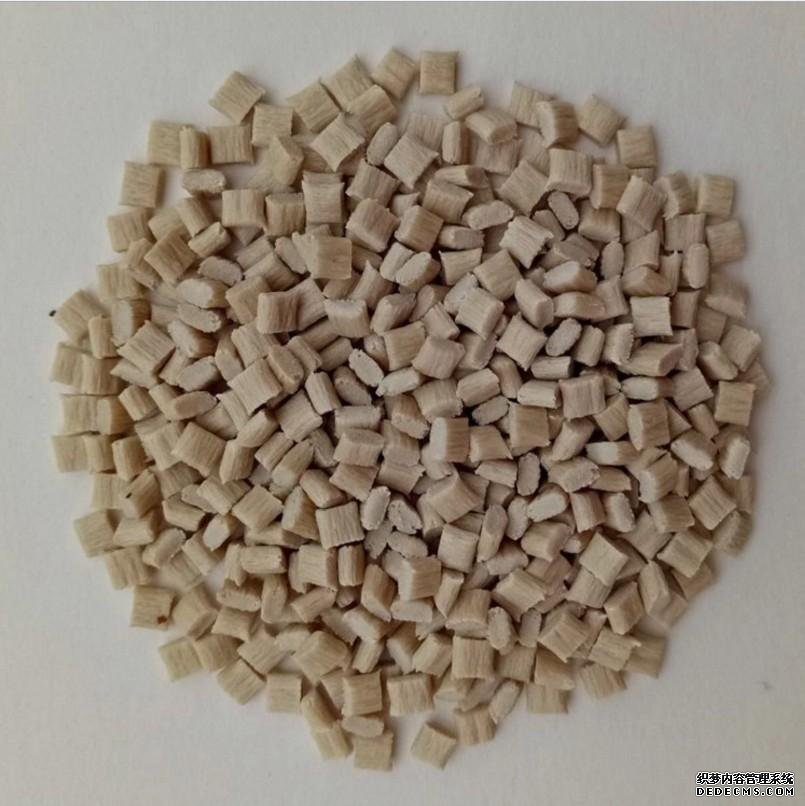

     聚酰胺PA66（聚己二酰己二胺），俗稱尼龍雙六，與PA6類似，都是在大分子主鏈的重復單元中含有酰胺基團的聚合物。聚酰胺PA66是五大工程塑料中產(chǎn)量最大、品種最多、應用最廣的品種。
     聚酰胺PA66材料具有優(yōu)異的著色能力，能實現(xiàn)配色的各種要求。PA66的收縮率在1%～2%，添加玻璃纖維添加劑，可以將其收縮率降低至0.2%～1%。收縮率在流動方向和垂直于流動方向的方向上有很大的不同。
     PA66對許多溶劑具有抗溶性，但對酸和其它一些氯化劑的抵抗力較弱。PA66的阻燃性能優(yōu)異，通過添加不同阻燃劑，可以達到不同級別的阻燃效果。
     改性后的PA66廣泛應用于機械、儀器儀表、汽車部件、電子電氣、鐵路、家電、通訊、紡機、體育休閑用品、油管、油箱及一些精密工程制品方面，主要包括汽車、電子電器、消費品及工業(yè)3個領(lǐng)域。
     （1）汽車領(lǐng)域主要包括散熱風扇、門把、油箱蓋、進氣隔柵、水箱護蓋、燈座等。
     （2）電子電器領(lǐng)域主要包括連接器、卷線軸、計時器、護蓋斷路器、開關(guān)殼座等。
     （3）消費品及工業(yè)領(lǐng)域主要包括自行車車框、 溜冰鞋底座、紡織梭、踏板、滑輪、軸承，風扇葉片等。
